Uzavírací zátky pro trubky výměníků tepla

Zátkový systém je plně certifikován výrobcem dle směrnice o tlakových zařízeních (DGRL) a splňuje všechny bezpečnostní požadavky. Tato směrnice stanovuje požadavky na tlaková zařízení a jejich uvádění na trh v rámci evropského hospodářského prostoru (Směrnice 2014/68/EU o tlakových zařízeních).

• Vytvoření bezpečného, spolehlivého a trvanlivého utěsnění
• Zachování integrity okolních trubkovnic
• Instalace s kontrolovanou silou
• Spolehlivá údržba i v extrémních podmínkách
• Metrické rozměrování
• Zátky prošly přesnými testy proti vyfouknutí, únikům, deformaci a prasknutí

Žádné zatloukání zátek - to způsobuje vibrace ve výměníku tepla, které mohou poškodit další trubkovnice.

Žádné svařování zátek - to způsobuje tepelná napětí, jež mohou vést k prasknutí jiných trubkovnic.

Není nutná vlastní skladová zásoba - dodávky jsou realizovány v krátkém termínu, což eliminuje vázání kapitálu.

Úspora času a odlehčení personálu - není nutná nouzová vlastní výroba o víkendech nebo svátcích.

Pouze 2 řady zátek - pro různé tlakové úrovně. Až do 400 barů.

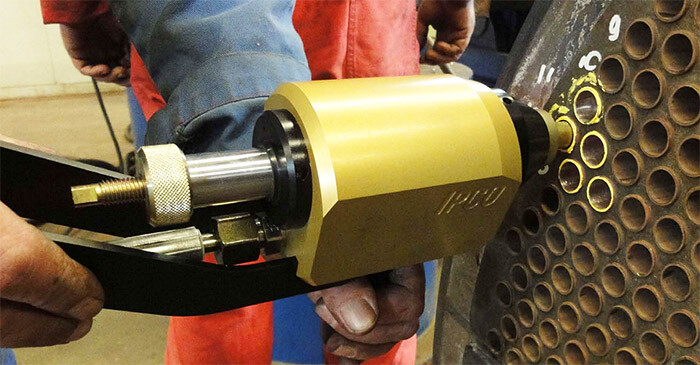

Zátka se skládá z kuželové táhové tyče, uzavíracího kroužku s lamelovými těsnicími kroužky a tažného šroubu s předepjatým zlomovým místem. Zátka se našroubuje na konec příslušné táhové tyče. Tato tažná jednotka se poté vloží do hydraulického instalačního zařízení a celý systém se zasune do otevřeného konce poškozené trubkovnice.

Během montáže je kuželová táhová tyč protažena uzavíracím kroužkem, což způsobí jeho roztažení směrem ven, dokud nedosáhne vnitřního průměru (ID) trubkovnice. Trubkovnice a otvor v trubkovnici omezují další roztažení a vytvářejí zvýšenou tažnou sílu na táhlo. Po dosažení správné instalační síly dojde k přerušení tažného šroubu a nainstalovaná zátka pevně sedí v trubkovnici.

Pro výběr materiálu zátky zvolte takový, který je co nejvíce podobný materiálu trubkovnice , aby se minimalizoval vliv tepelné roztažnosti a galvanické koroze.

Standardně dostupné materiály:

‘A’ – 16Mo3

‘B’ – mosaz

‘C’ – uhlíková ocel

‘D’ – duplex

‘E’ – nerezová ocel 304L

‘M’ – monel

‘S’ – nerezová ocel 316L

‘ST’ – nerezová ocel 321

‘SV’ – nerezová ocel 904L

‘T’ – titan

Další materiály na vyžádání

Rádi s vámi připravíme základní plán pro odstávku vašeho zařízení a potřebné zátky vám zdarma uskladníme v našem mobilním skladu. Platíte pouze za odebrané zátky (každé započaté balení) a za personál. Větší množství konkrétního typu zátky nebo rozměru můžeme dodat velmi rychle.
